■ 概述

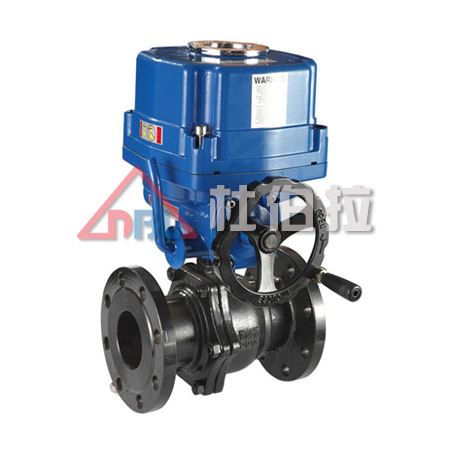

ZDJR系列電動O型調節球閥是一種轉角為90°的旋轉類調節閥，密封性能優良，流通能力大，流阻系數?。Y構簡單、維修方便、使用壽命長，配用DKJ-Ⅱ、Ⅲ執行器引配日本工裝、西德歐姆龍等高性能執行機構。產品通常用于密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外．還適宜控制污水和含有纖維性雜質的介質，廣泛應用于石油、化工、冶金、輕工、造紙、電站、制冷等工業領域。
■ 主要技術參數和性能
公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
額定流量系數Kv | 17 | 33 | 62 | 95 | 146 | 232 | 350 | 439 | 810 | 1205 | 1912 | 3014 | 4306 | 6540 | 8750 | 11800 |
公稱壓力 | PN1.6，6.4MPa | |||||||||||||||
連接型式 | 法蘭連接，按JB79-59標準 | |||||||||||||||
球閥轉角 | 90° | |||||||||||||||
閥體材料 | 鑄鋼，鑄不銹鋼 | |||||||||||||||
適用溫度 | 常溫型-40℃～180℃；高溫型-40℃～450℃ | |||||||||||||||
執行機構 | DKJ-Ⅱ、Ⅲ型PSAUTOMATION CMBH、LNAR-KOSO、Unic-Z電動執行機構 | |||||||||||||||
輸入信號 | 0～10mA 4～20mA 1-5V Dc | |||||||||||||||
基本誤差 | ≤全行程的±2.5% | |||||||||||||||
回差 | ≤全行程的2% | |||||||||||||||
死區 | ≤全行程的3.0% | |||||||||||||||
泄漏量 | 軟密封：JB/T7387-94表2中的V級 硬密封：JB/T7387-94表2中的Ⅵ級 | |||||||||||||||

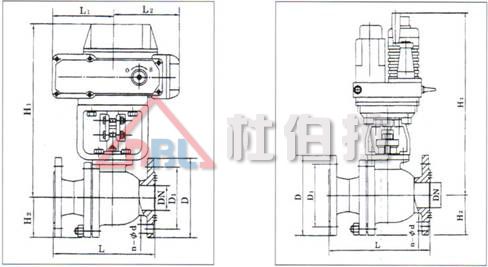

■ 外形及連接尺寸
ZDJR-16型
公稱通徑DN | L | H1 | H2 | D | D1 | n-d |
25 | 150 | 470 | 58 | 115 | 85 | 4-14 |
32 | 165 | 490 | 68 | 135 | 100 | 4-18 |
40 | 180 | 500 | 73 | 145 | 110 | 4-18 |
50 | 200 | 620 | 80 | 160 | 125 | 4-18 |
65 | 220 | 630 | 90 | 180 | 145 | 4-18 |
80 | 240 | 650 | 98 | 195 | 160 | 8-18 |
100 | 280 | 685 | 120 | 215 | 180 | 8-18 |
125 | 320 | 730 | 140 | 245 | 210 | 8-18 |
150 | 360 | 880 | 167 | 280 | 240 | 8-23 |
200 | 450 | 970 | 210 | 335 | 295 | 12-23 |
250 | 600 | 1020 | 335 | 405 | 355 | 12-25 |
300 | 700 | 1310 | 385 | 460 | 410 | 12-25 |
350 | 800 | 1355 | 420 | 520 | 470 | 16-25 |
400 | 900 | 1405 | 470 | 580 | 525 | 16-30 |

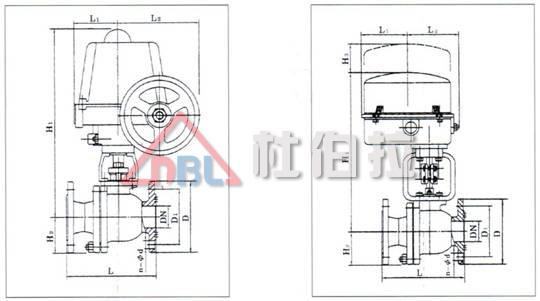

電子式內伺服ZDJR-16型
公稱通徑DN | PSAUTOMATION CMBH | LNAR-KOSO | Unic-Z | ||||||
H1 | L1 | L2 | H1 | L1 | L2 | H1 | L1 | L2 | |
25 | 358 | 182 | 90 | 291 | 56 | 225 | 247 | 98 | 110 |
32 | 376 | 182 | 90 | 309 | 56 | 225 | 265 | 98 | 110 |
40 | 384 | 182 | 90 | 317 | 56 | 225 | 273 | 98 | 110 |
50 | 443 | 182 | 90 | 376 | 56 | 225 | 332 | 98 | 110 |
65 | 531 | 210 | 105 | 426 | 56 | 255 | 357 | 123 | 133 |
80 | 561 | 210 | 105 | 441 | 56 | 255 | 379 | 123 | 133 |
100 | 654 | 252 | 131 | 461 | 56 | 255 | 379 | 123 | 133 |
125 | 701 | 252 | 131 | 560 | 68 | 270 | 426 | 123 | 133 |
150 | 721 | 252 | 131 | 580 | 68 | 270 | |||
200 | 791 | 252 | 131 | 705 | 80 | 335 | |||
250 | |||||||||
300 | |||||||||
350 | |||||||||
400 | |||||||||
ZDJR-64型
公稱通徑DN | L | H1 | H2 | D | D1 | n-d |
15 | 130 | 460 | 53 | 105 | 75 | 4-14 |
20 | 140 | 465 | 63 | 125 | 90 | 4-18 |
25 | 150 | 470 | 68 | 135 | 100 | 4-18 |
32 | 165 | 490 | 75 | 150 | 110 | 4-23 |
40 | 180 | 500 | 83 | 165 | 125 | 4-23 |
50 | 200 | 620 | 88 | 175 | 135 | 4-23 |
65 | 220 | 646 | 100 | 200 | 160 | 8-23 |
80 | 240 | 781 | 105 | 210 | 170 | 8-23 |
100 | 280 | 804 | 153 | 250 | 200 | 8-25 |
125 | 320 | 925 | 186 | 295 | 240 | 8-30 |
150 | 360 | 955 | 211 | 340 | 280 | 8-34 |
200 | 450 | 1070 | 235 | 405 | 345 | 12-34 |
250 | 600 | 1280 | 335 | 470 | 400 | 12-41 |
300 | 700 | 1330 | 390 | 530 | 460 | 16-41 |
350 | 800 | 1375 | 425 | 595 | 525 | 16-41 |
400 | 900 | 1425 | 498 | 670 | 585 | 16-48 |
■ 訂貨須知
訂貨時請注明：
1、產品型號
2、公稱通徑
3、公稱壓力
4、輸入信號
5、閥體和閥內組件材料
6、適用溫度
7、法蘭連接形式
8、是否帶附件
