■ 概述

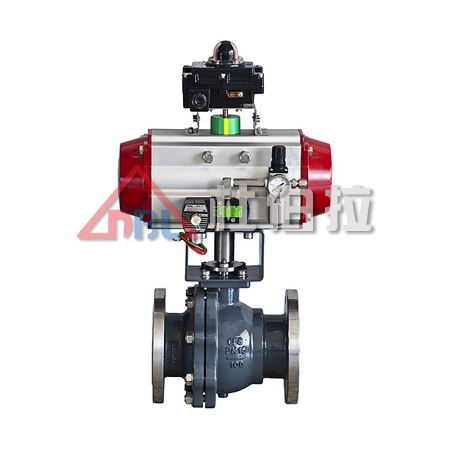

ZSHO氣動O型切斷球閥是一種轉角為90°的旋轉閥門，密封性能優良，流通力大，流阻系數小，結構簡單，使用壽命長，便于維修。配用齒輪齒條式執行機構，具有結構簡單、緊湊、性能優越、輸出力矩大等特點。球閥分單作用和雙作用兩種型號。單作用的優點是一旦動力源發生故障，球閥將按控制系統的要求自動處于開啟或關閉位置。產品廣泛應用于化工、石油、輕紡、電力、食品制藥、制冷、航空、航天、造紙、給排水等控制領域中。
■ 主要技術參數和性能
公稱通徑DN | DN8～450mm |
公稱壓力 | 1.6、4.0、6.4MPa、ANSI150、300、JIS10、20K |
適用介質 | 水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等 |
介質溫度 | -40～+180℃ -40～+350℃ |
泄漏量 | 0符合ANSIB16.104 5級標準 |
球體轉角 | 90° |
閥體材質 | ZG230～450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF3(M)、CF8(M) |
閥座材料 | 聚四氟乙烯(常溫)、特制PPL(高溫) |
防爆級組 | d11BT4(d2c4)（可供普通型、防爆型二種規格） |
電磁閥電源 | 220VAC、24VDC |
氣源壓力MPa | 0.4～0.7MPa |

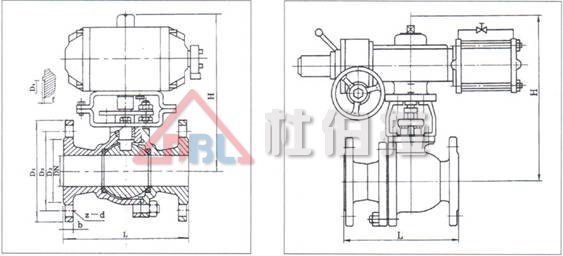

■ 外形尺寸
■ ZSHO-1.6精氣動O型切斷球閥外形及連接尺寸
公稱壓力 | 公稱通徑 | L | D1(Ф) | D2(Ф) | D3(Ф) | b | H | z-d | 執行器型號 |
1.6 | 15 | 130 | 95 | 65 | 45 | 14 | 220 | 4-Ф14 | ZGH65(B) |
20 | 140 | 105 | 75 | 55 | 14 | 223 | 4-Ф14 | ||
25 | 150 | 115 | 85 | 65 | 14 | 230 | 4-Ф14 | ||
32 | 165 | 135 | 100 | 78 | 16 | 268 | 4-Ф18 | ||
40 | 180 | 145 | 110 | 85 | 16 | 295 | 4-Ф18 | ZGH80(B) | |
50 | 200 | 160 | 125 | 100 | 16 | 318 | 4-Ф18 | ||
65 | 220 | 180 | 145 | 120 | 18 | 325 | 4-Ф18 | ||
80 | 250 | 195 | 160 | 135 | 20 | 425 | 8-Ф18 | ZGH120(B) | |
100 | 280 | 215 | 180 | 155 | 20 | 498 | 8-Ф18 | ||
125 | 320 | 245 | 210 | 185 | 22 | 580 | 8-Ф18 | ZGH140(B) | |
150 | 360 | 280 | 240 | 210 | 24 | 630 | 8-Ф18 | ||
200 | 400 | 335 | 295 | 265 | 26 | 650 | 8-Ф23 | ZGH220(B) | |
250 | 533 | 405 | 355 | 320 | 30 | - | 12-Ф23 | ||
300 | 610 | 460 | 410 | 375 | 30 | - | 12-Ф25 | ZGH200(B) | |
350 | 686 | 520 | 471 | 435 | 34 | - | 12-Ф25 | ||
400 | 762 | 580 | 525 | 485 | 36 | - | 12-Ф25 | ||
450 | 864 | 640 | 585 | 545 | 40 | - | 16-Ф30 |
■ ZSHO-6.4精氣動O型切斷球閥外形及連接尺寸
公稱壓力 | 公稱通徑 | L | D1(Ф) | D2(Ф) | D3(Ф) | D4(Ф) | b | f | H | z-d | 執行器型號 |
6.4 | 15 | 165 | 105 | 75 | 55 | 40 | 18 | 4 | 249 | 4-Ф14 | ZGH65(B) |
20 | 190 | 125 | 90 | 68 | 51 | 20 | 4 | 252 | 4-Ф18 | ||
25 | 216 | 135 | 100 | 78 | 58 | 22 | 4 | 265 | 4-Ф18 | ||
32 | 229 | 150 | 110 | 82 | 66 | 24 | 4 | 265 | 4-Ф23 | ||
40 | 241 | 165 | 125 | 95 | 76 | 24 | 4 | 295 | 4-Ф23 | ZGH100(B) | |
50 | 292 | 175 | 135 | 105 | 88 | 26 | 4 | 322 | 4-Ф23 | ||
65 | 330 | 200 | 160 | 130 | 110 | 28 | 4 | 392 | 4-Ф23 | ZGH140(B) | |
80 | 356 | 210 | 170 | 140 | 121 | 30 | 4 | 498 | 8-Ф23 | ||
100 | 406 | 250 | 200 | 168 | 150 | 32 | 4.5 | 513 | 8-Ф25 | ||
125 | 455 | 295 | 240 | 202 | 176 | 36 | 4.5 | - | 8-Ф30 | ZGH300(B) | |
150 | 495 | 340 | 280 | 240 | 204 | 38 | 4.5 | - | 8-Ф34 | ||
200 | 597 | 405 | 345 | 300 | 260 | 44 | 4.5 | - | 8-Ф34 | ||
250 | 673 | 470 | 400 | 352 | 313 | 48 | 4.5 | - | 12-Ф41 | ||
300 | 762 | 530 | 460 | 412 | 364 | 54 | 4.5 | - | 12-Ф41 | ||
350 | 825 | 595 | 525 | 475 | 422 | 60 | 5 | - | 12-Ф41 | ||
400 | 902 | 670 | 585 | 525 | 474 | 66 | 5 | - | 12-Ф48 |
